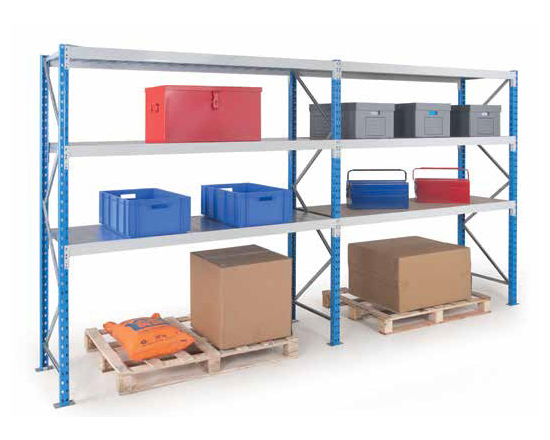

Weitspannregal Epsivol
Das Epsivol-Regal mit Traversen für sperrige, mittelschwere Lasten. Zur Einrichtung von Eisenwarenhandlungen, Ersatzteillagern, Autohäusern
Geeignet für die manuelle Lagerung von mittelschweren Produkten in Ihrem Lager oder Ihrer Werkstatt. Einfache Montage. Das Regal ermöglicht die Errichtung von Regalbühnen. Zahlreiche Arten von Traversen (Stufen, Reifenträger, Vierkant usw.) und Auflagen (Spanplatte, Melaminplatte, Stahlblech, Draht, Gitter) zur idealen Anpassung an Ihre Anforderungen. Geeignet für mehrgeschossige Anlagen.
Technische Eigenschaften
Rahmen:
- Stützen mit zylinderförmigem Profil 50x50 mm - Stärke 1,5 mm.
- Doppellochraster an der Vorderseite alle 50 mm.
- Maximale Traglast pro Rahmen: 4.500 kg je nach Konfiguration.
- Verzinkte Fußplatten 110x60 mm zur Befestigung an der Stützenunterseite.
- Traversen und Diagonalverbände in verzinktem C-Profil 25x15 mm zum Verschrauben mit den Stützen.
- Höhe: von 1.750 mm bis 4.500 mm in Abständen von 250 mm.
- Tiefe: von 400 mm bis 1.200 mm.
- Farbe blau RAL 5015
Traversen:
Große Profilauswahl für viele Anwendungsbereiche.
- Farbe lichtgrau RAL 7035.
- Stufen- und Z-Profil mit Vertiefungen für die Befestigung der Stabilisierungstraversen.
- 3 Haken-Konnektoren, am Rand verschweißt.
- Optionale Sicherungsstifte zur Blockierung der Traverse an der Rahmenstütze.
Maximale Traglasten pro Traversenpaar* (in kg)
| Profile | Länge (mm) | 1.000 | 1.250 | 1.500 | 1.800 | 2.000 | 2.250 | 2.500 | 2.700 | 3.000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Rechteckprofil 50x30x15/10 | 1.004 | 802 | 556 | 386 | 312 | 246 | 200 | 170 | 138 | |
| Rechteckprofil 60x30x20/10 | 1.500 | 1.354 | 1.078 | 748 | 606 | 478 | 388 | 332 | 268 | |
| Rechteckprofil 80x40x20/10 | 1.500 | 1.500 | 1.500 | 1.500 | 1.500 | 1.188 | 962 | 826 | 668 | |
| Ovale Kleiderstange 40x20x2/10 | 424 | 326 | 226 | 156 | 126 | 100 | ||||
| Stufenprofil 45x36x10/10 | 630 | 533 | 465 | 384 | 324 | |||||
| Stufenprofil 65x36x12/10 | 1.100 | 914 | 792 | 683 | 633 | 565 | 470 | |||
| Stufenprofil 85x36x15/10 | 1.500 | 1.500 | 1.500 | 1.500 | 1.409 | 1.146 | 948 | 832 | 689 | |
| Z-Profil 107x36x15/10 | 1.500 | 1.500 | 1.500 | 1.500 | 1.500 | 1.376 | 1.252 | 1.130 | 934 | |
| Reifenbalken 70x43x10/10 | 450 | 370 | 300 | 240 | 210 | 180 | ||||
| Gelochtes Stufenprofil 65x36x12/10 | 880 | 731 | 633 | 546 | 506 | 452 | 376 | |||
*Max.Traglast bei g.v.L. pro Balkenpaar, nach FEM 10.2.02 Vorschriften berechnet. Lasten richten sich nach den Benutzungsbedingungen
Auflagen:
Wählen Sie aus einer Vielzahl von Auflagen die jeweils Passende für Ihre Gestaltungen.
- Spanplattenauflage 19 mm,
Melaminplattenauflage weiß 19 mm - Verzinkte Metallauflage
- Gitterauflage
- Stahlrohrauflage
- Drahtauflage
- Stabilisierungstraverse
Stabilisierungstraversen:
- Diese werden in die Vertiefungen der Stufen- und Z-förmigen Profiltraversen gelegt.
- Mit oder ohne Anschlag für die rechteckigen Traversen.
- Empfohlen zur Vermeidung eines seitlichen Knickens der Traversen.
- Vorgeschrieben für Ebenen ab: einer Länge von 2.500 mm; einer Tiefe von 800 mm bei Stufentraversen und «Z»; einer Tiefe von 1.000 mm für rechteckige Traversen mit Span- oder Melaminplattenauflagen.
Zubehör:
- Vertikale Blechfachteiler: Zur Befestigung zwischen 2 gelochten Traversen. Höhe: 400, 500, 600 oder 800 mm. Tiefe: 600, 800, 1.000 oder 1.200 mm.
- Vertikale Trennstangen Ø 8 mm: Zur Befestigung zwischen 2 gelochten Traversen. Höhe: 340, 440, 540 oder 740 mm.
- Fachteiler für rechteckige Traversen: Trennarme L. 500 mm [A]. Vertikale Trennstangen: 500x500 mm [B]. Horizontale Fachteiler: H.500 mm T. 500 je 1200 mm [C]
Abbildung: Vertikale Blechfachteiler
Abbildung: Fachteiler für rechteckige Traversen
